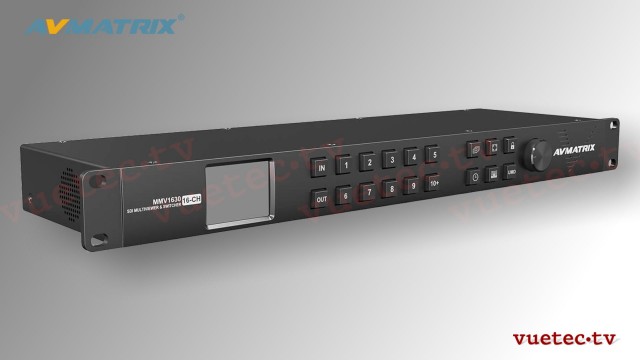

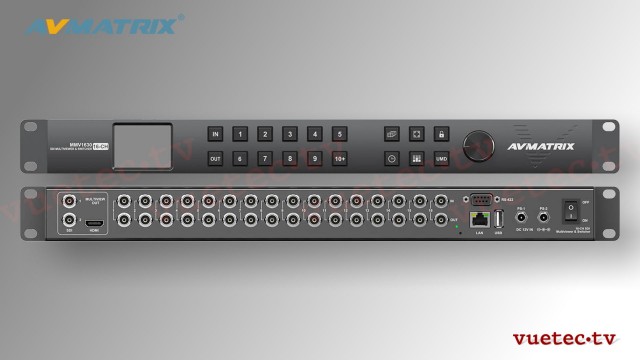

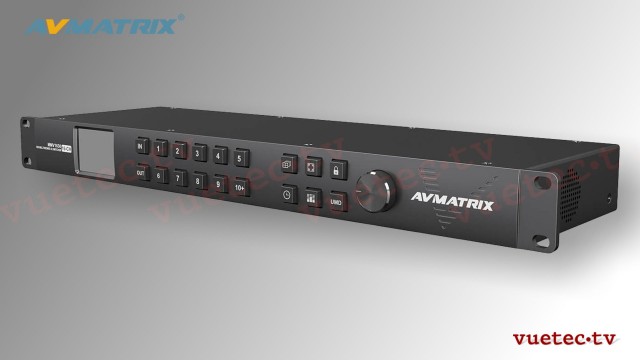

Matrix Switcher MVV1630 - 16x16 SDI Kreuzschiene + MultiViewer
- Artikel-Nr.: AV-MVV1630
- Hersteller-Nr.: MVV1630
- Versandgewicht: 4,00 kg
16x16 3GSDI Kreuzschiene und MultiViewer - AVMATRIX MVV1630

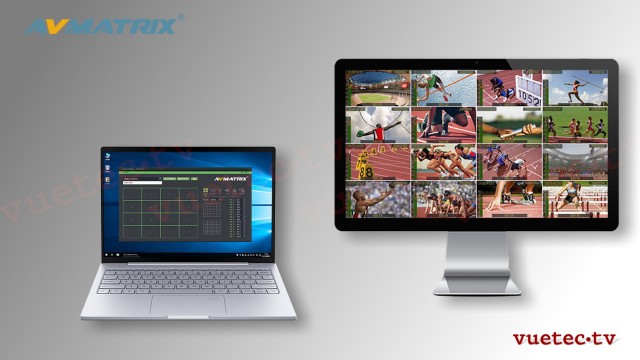

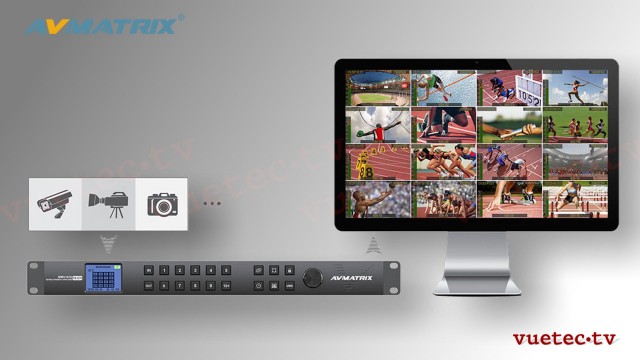

Als universelles Gerät ist der MVV1630 ausgelegt, Kreuzschiene und MultiViewer. Im Modus Kreuzschiene könen sechzehn Eingangssignale wahlfrei auf sechzehn Ausgänge geschaltet werden. Alternativ werden die Eingangssignale im integrierten MultiViewer für die Darstellung auf einem externen Display aufbereitet. Das MultiView Signal steht an SDI und HDMI Ausgängen bereit. Presets mit der Darstellung von 4 / 6 / 8 / 9 / 10 / 11 /12 / 16 Quellen sind aufrufbar. Ebenso sind die Quellensignale als Vollbild durchschaltbar. Selbstverständlich sind die Features wie UMD, Audiolevel, Timecode und Signal Status als Einblendung für jede Quelle konfigurierbar.

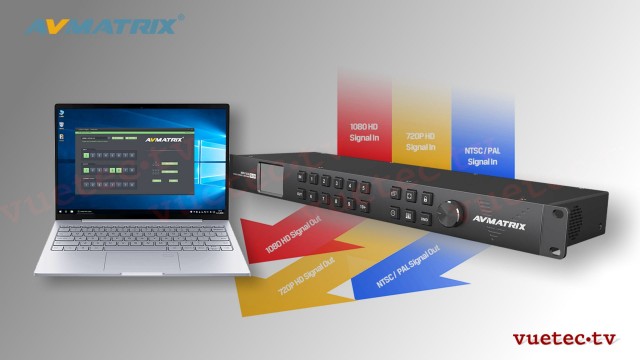

Die SDI Eingänge akzeptieren jeweils alle gängigen 3G/HD/SD-SDI Signale und werden automatisch synchronisiert. Das Ausgangssignal entspricht immer dem Eingangssinal. Die Steuerung kann lokal über die am Gerät vorhandenen Tasten oder ferngesteuert über LAN und RS232 erfolgen.
Der MVV1630 empfiehlt sich somit als Switcher im Broadcast und Post Production Umfeld, aber auch in der Überwachungstechnik.
AVMATRIX gewährt auf seine Produkte eine limitierte Herstellergarantie von 3 Jahren.
Lieferumfang
1x MVV1630 Kreuzschiene
2x Netzteil 100-240 V AC 50/60 Hz - 12 V 2 A DC
| Funktion: | Kreuzschiene, MultiViewer |
| Bauform: | 19" Einbau 1 RU |
| Steuerung: | Fronttasten, LAN, RS422 |
| Quellen + Senken: | 16x16 |
| Inputs: | SDI |
| Outputs: | HDMI, SDI |
| Anschluß: | BNC 75 Ohms, HDMI-A |
| Power: | 6 ~ 24 V DC, 12 ~ 20 V DC, redundant |
| Standards: | 2Kp, 2Kpsf, 720p, 1080i, 1080p, 1080psf, SD |
Technische Daten
| Video Inputs | Mode Matrix Switcher: 16x 3GSDI @ BNC 75 Ω Mode MultViewer: 16x 3GSDI @ BNC 75 Ω with loop through |
| Video Outputs | Mode Matrix Switcher: 16x 3GSDI @ BNC 75 Ω Mode MultiViewer: 2x 3GSDI @ BNC 75 Ω, 1x HDMI @ HDMI-A |
| Input Formate | 2K 1080p 30/20.97/25/24/23.98 2K 1080psf 30/20.97/25/24/23.98 1080p 60/59.94/50/30/29.97/25/24/23.98 1080psf 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50 525i 59.94 |
| Output Formate | 2K 1080p 30/20.97/25/24/23.98 2K 1080psf 30/20.97/25/24/23.98 1080p 60/59.94/50/30/29.97/25/24/23.98 1080psf 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50 525i 59.94 |
| Video Standards | SMPTE 259M / 292M / 296M / 372M / 424M / 425M |
| Datenrate | 270 Mb/s / 1,5 Gb/s / 3 Gb/s auto detect |
| Color Space | Matrix Switcher: RGB 4:4:4 10/12 bit, YUV 4:2:2/4:4:4 10/12 bit. XYZ 4:4:4 12 bit MultiViewer: YUV 4:2:2 |

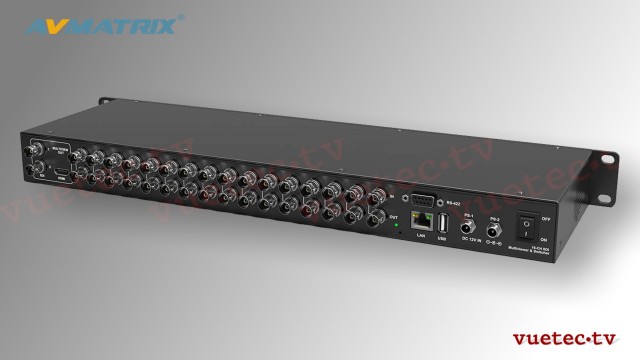

| Bedienung | Tasten auf der Front für Einstellungen lokal LAN @ RJ45 für Einstellungen remote und Update RS422 @ SubD9 für Einstellungen remote und Update |
| Stromversorgung | redundant, 2x 12-20 V DC @ 5.5x2.5 DC Buchse mit Schraubgewinde |
| Leistungsaufnahme | 36 W max. |

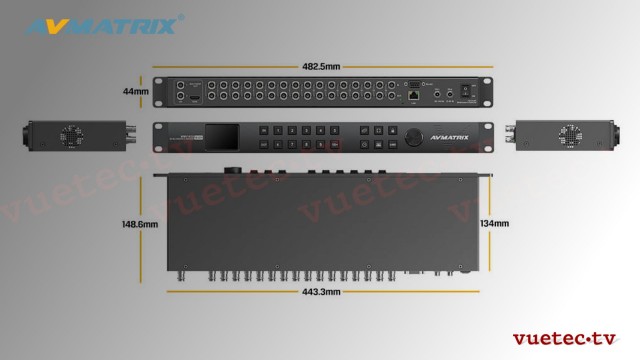

| Abmessungen | 19" 1 HE (482 x 44,3 x 134 mm) |
| Gewicht | 2000 g |
| Umgebungstemperatur | Betrieb: -20 ~ +60°C @ 0-90% Luftfeuchtigkeit Lager: -30 ~ +70°C |
| Funktion: | Kreuzschiene, MultiViewer |
| Bauform: | 19" Einbau 1 RU |
| Steuerung: | Fronttasten, LAN, RS422 |
| Quellen + Senken: | 16x16 |
| Inputs: | SDI |
| Outputs: | HDMI, SDI |
| Anschluß: | BNC 75 Ohms, HDMI-A |
| Power: | 6 ~ 24 V DC, 12 ~ 20 V DC, redundant |
| Standards: | 2Kp, 2Kpsf, 720p, 1080i, 1080p, 1080psf, SD |
