LWL4VD - 4-Kanal Analog Video + RS485 Fiber Converter Set
- Artikel-Nr.: DV-LWL4VD-ST
- Hersteller-Nr.: LWL4VD
- Versandgewicht: 1,00 kg
4-Kanal Video Fiber Optic Extender für CCVS + RS485 Signale
Sender-Empfänger Set für Single- oder MultiMode Glasfaser Übertragung von analogen Videosignalen in bester Qualität über Strecken von 100 m bis zu 20 km.
Während die aktuelle Videotechnik auf digitale Übertragungssysteme setzt, sind Analogsysteme immer noch sehr verbreitet und bei Erweiterungen meist kostengünstiger als ihre digitalen Pendants. DIVAR ergänzt somit seine Palette an Video-über-Glasfaser-Systemen um Kits in kommerzieller Qualität für bestehende Analog-Video Systeme.

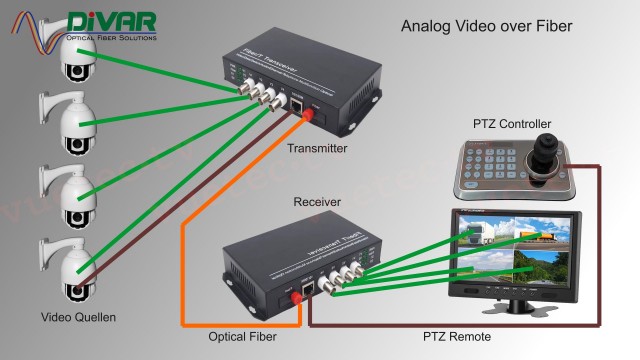

Das LWL4VD Set kombiniert 4 analoge CCVS-Signale im Standard PAL, Secam oder NTSC, aus zum Beispiel Kameras, und eine RS422 Steuer-Leitung zur Long-Distance Übertragung auf Glasfaser.
Sofortiger Plug-and-play Betrieb ohne Justage oder Einstellungen. LED-Anzeigen dienen zur sofortigen Überwachung des Systemstatus. Ideal für Einsätze im Aufgabenbereich Überwachung, Bühne, Theater, Stadion, Themenpark oder andere AV-Anwendungen.
Features:
- Betriebsfertiges Set mit Sender und Empfänger
- 4-Kanal uni-direktionale Video Übertragung
- 1-Kanal bi-direktionale RS485/RS422/RS232 Daten Übertragung
- 8 bit digitale unkomprimierte Signalverarbeitung
- Unterstüzt Videosignale bis 7,5 MHz Bandbreite
- System Status Anzeige durch LEDs
- Übertragungsstrecke bis zu 20 km
- Metallgehäuse im MiniConverter Design
Lieferumfang:
- 1 Transmitter mit Steckernetzteil, 5V DC
- 1 Receiver mit Steckernetzteil, 5V DC
| Bauform: | Mini-Converter |
| Funktion: | Fiber Optic Extender |
| Kanäle: | 1x Daten, 4x Video |
| Übertragungsrichtung: | Uni-Directional |
| Anschluß: | BNC 75 Ohms, FC LWL Anschluß |
| Übertragungsart: | Single Mode |
| Inputs: | CCVS Analog Video |
| Outputs: | CCVS Analog Video |
| Power: | 12 V DC |
Technische Daten:
| Optical: | ||
| Wellenlänge | 1310 nm & 1550 nm | |
| Ausgangsleistung | -10 ~ -3 dBm / -5 ~ 0 dBm | |
| Optical Fiber | 9/125µ singlemode | |
| Empfindlichkeit | -18 dBm | |
| Anschlüsse | je 1x FC (Schraubsicherung) | |
| Übertragungsstrecke | <20 km (SM) | |
| Video: | ||
| Kanäle | 4x uni-direktional | |
| Anschlüsse | Transmitter Input: 4x BNC 75 Ohm Receiver Output: 4x BNC 75 Ohm | |
| Standards | CVBS analog camera (480p, 576i) | |
| Bandbreite | 7,5 MHz | |
| Video Standards | PAL, SECAM, NTSC | |
| Video Signalpegel | Eingang: >1,5 Vpp max. Ausgang: 1 Vpp | |
| Daten: | ||
| Schnittstelle | RS485 für ferngesteuerte Kameras | |
| Baud Rate | 1200~4800 bit/s | |
| Anschlüsse | Terminal Block | |
| Stromversorgung: | ||
| Netzteil | 90 - 240 V AC / 50 - 60 Hz | |
| Eingangsspannung | 12 V DC @ 1 A | |
| Leistungsaufnahme | <3,5 W je Modul | |
| Anschlüsse | DC Hohlstecker 5,5x2,5 | |
| Abmessungen & Gewicht: | ||
| Abmaße | ca. 120 x 95 x 28 mm (ohne Buchsen) | |
| Gewicht | ca. 300 g | |
| Gehäuse | Aluminium Profil | |
| Farbe | Eloxal schwarz | |
| Betriebsbedingungen: | ||
| Betriebstemperatur | 0° ~ +50°C | |
| Lagertemperatur | -20° ~ +70°c | |
| rel. Luftfeuchtigkeit | 0 - 95% (nichtkondensierend) | |
| MTBF | >100.000 h | |
| Bauform: | Mini-Converter |
| Funktion: | Fiber Optic Extender |
| Kanäle: | 1x Daten, 4x Video |
| Übertragungsrichtung: | Uni-Directional |
| Anschluß: | BNC 75 Ohms, FC LWL Anschluß |
| Übertragungsart: | Single Mode |
| Inputs: | CCVS Analog Video |
| Outputs: | CCVS Analog Video |
| Power: | 12 V DC |
Audio-over-Fiber | Video-over-Fiber | Data-over-Fiber
Optische Übertragung von Audio, Video und Daten uni- oder bi-direktional auf einer oder mehreren Glasfaser Leitungen.
DIVAR optics ist eine Eigenmarke der vuetec.tv UG (haftungsbeschränkt) und umfaßt ein großes Angebot an LWL-Strecken. DIVAR Produkte werden mit einer 24 monatigen Gewährleistung ausgeliefert.
