Anfertigung 6GSDI Video Kabel SC0.8/3,7, 75 Ohm, blau, BNC-M - BNC-M
Anfertigung 6GSDI Video Kabel SC0.8/3,7, 75 Ohm, blau, BNC-M - BNC-M
Anfertigung 6GSDI Video Kabel SC0.8/3,7, 75 Ohm, blau, BNC-M - BNC-M
Anfertigung 6GSDI Video Kabel SC0.8/3,7, 75 Ohm, blau, BNC-M - BNC-M

Anfertigung 6GSDI Video Kabel SC0.8/3,7, 75 Ohm, blau, BNC-M - BNC-M

24,50 € *1

zzgl. Umsatzsteuer zzgl. Versandkosten

Lieferzeit ca. 1-5 AT (Werktage)

Kabeltype:

Kabellänge:

Farbe:

Verbinder A:

Verbinder B:

  • PC-UHD
  • 1,00 kg
75 Ohm UHD Videokabel FRNC BNC-M - BNC-M Spezielles Verbindungskabel in SC0.8/3.7 Ausführung... mehr

75 Ohm UHD Videokabel FRNC BNC-M - BNC-M

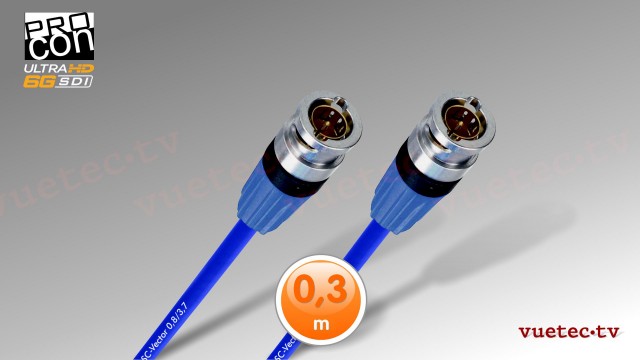

Spezielles Verbindungskabel in SC0.8/3.7 Ausführung für UHD Anwendungen. Beidseitig BNC-M 75 Ohm Steckverbinder mit Knickschutztülle. Kabelmantel und Tüllen blau, andere Farben auf Anfrage.

Das Kabel wird mit einem mehrfachverwendbaren Kabelbinder aus Klettband geliefert.

Anfertigung Ihres Videokabels 75 Ohm für 6G/3G/HD/SD-SDI nach Maß (wählen Sie mit dem Dropdown Menu die gewünschte Länge) aus hochwertigen Komponenten, wie Neutrik Steckverbindern sowie Sommer, Cordial oder Belden Kabel, etc.. Konfektion aus eigener Herstellung.

Mit dem Übergang zu UHD Signalen in der digitalen Videotechnik, darunter auch die 4K und 8K Siganle mit deren erhöhten Datenraten von bis zu 24 Gb/s (gemäß SMPTE 2083.1) und der entsprechend höheren Taktfrequenz, wird die Einhaltung der Impedanz und eine möglichst geringe Rückflußdämpfung immer entscheidender für eine gute Signalübertragung über kurze und lange Distanzen.

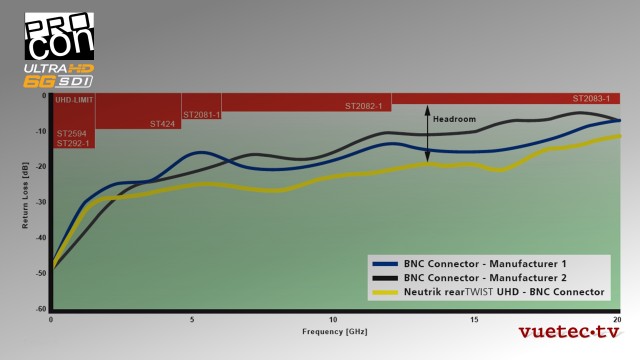

Zum Einsatz kommen rearTWIST UHD BNC Steckverbinder, diese wurden speziell für die Übertragung von hochauflösenden Videosignalen entwickelt. Durch das einzigartige Isolator- und Kontakt-Pin-Design bieten diese Steckverbinder niedrige Rückflussdämpfungwerte für 4K und 8K Signale. Kombiniert werden die Armaturen mit einem für hohe Datenraten optimiertem Videokabel, mit dem Strecken bis zu 60 m bei 6GSDI Signalen realisierbar sind. Es bietet mit seiner Doppelschirmung und hervorragenden Dämpfungswerten viele Vorteile gegenüber einfacheren Videokabeln. Der Kabelmantel ist flammhemmend und Halogenfrei (FRNC).

Lieferbare Kabellängen

30 cm, 50 cm, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m, 15 m und 20 m.
andere Kabellängen auf Anfrage

Funktion: Verbindungskabel Video
Technologie: Coax 6GSDI
Kabellänge: von 0,3 m bis 50 m
Farbe: blau
Verbinder A: BNC 75 Ohm male
Verbinder B: BNC 75 Ohm male
Technische Daten Leiterquerschnitt | Conductor area 0,8 mm Leiteraufbau |... Technische Daten

Technische Daten

Leiterquerschnitt | Conductor area 0,8 mm
Leiteraufbau | Composition of conductor 1x 0,5 mm² OFC hochreines Kupfer
Leiterisolation | Conductor isolation Ø 3,7 mm Gas Injected-PE
Adernanordnung | Composition of cores koaxialer Aufbau | coaxial composition
1x02YS(ST)CH0,8/3,7
Paarschirm / Schirm | Pair screen / screen AL / PT-Folie + Cu-Geflecht verzinnt 85 %
Bedeckung 100 %
Verkürzungsfaktor 0,82
Innenleiter 37 Ω / km
Schirmwiderstand 20 Ω / km
Kapazität (Leiter/Leiter) | Capacity (cond./cond.) 52,9 pF / m (1 kHz)

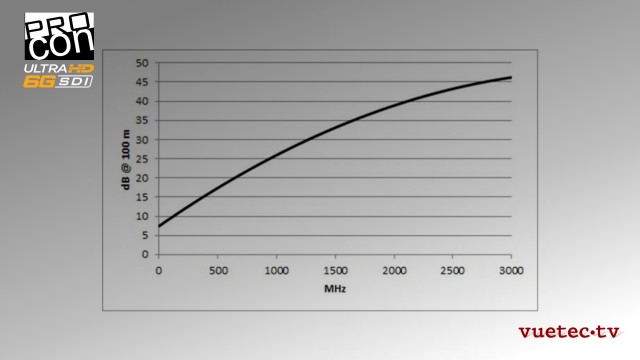

Dämpfung  | Attenuation 2,7 dB / 100 m @ 10 MHz
17,6 dB / 100 m @ 500 MHz
25,5 dB / 100 m @ 1000 MHz
38,5 dB / 100 m @ 2000 MHz
46,4 dB / 100 m @ 3000 MHz
Wellenwiderstand | Characteristic impedance 75 Ω ± 1 %
Gesamtmantel | Overall jacket FRNC-C, blau
Gesamtdurchmesser | Overall diameter 6,0 ± 0,2 mm
min. Biegeradius | min. Bending radius bewegt | mobile = 63 mm
unbewegt | fixed = 51 mm
Gewicht | Weight 40 g / m
Betriebstemperatur | Working temperatur bewegt | mobile = (-10 °C) - (+80 °C)
unbewegt | fixed = (-30 °C) - (+80 °C)
Brandlast 0,16 kWh je m

Mögliche Kabellängen:

HD-SDI bis zu 220 m
3G-SDI bis zu 160 m
6G-SDI bis zu 70 m
Eigenschaften: "Anfertigung 6GSDI Video Kabel SC0.8/3,7, 75 Ohm, blau, BNC-M - BNC-M"
Funktion: Verbindungskabel Video
Technologie: Coax 6GSDI
Kabellänge: von 0,3 m bis 50 m
Farbe: blau
Verbinder A: BNC 75 Ohm male
Verbinder B: BNC 75 Ohm male
