H.FL75 Videokabel + Adapter für 6G/3G-SDI
- Artikel-Nr.: PC-HFLBNC030
- Versandgewicht: 1,00 kg

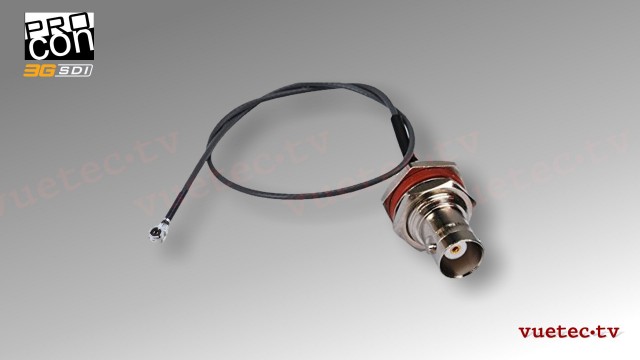

RG179 75 Ohm Videokabel H.FL75-LP - BNC-F für digitale Studiotechnik

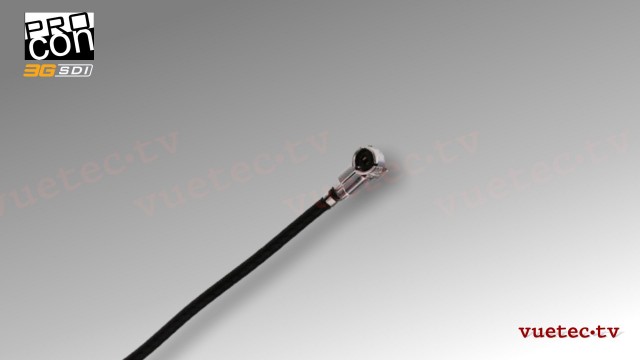

Sehr leichte, flexible und dünne 75 Ohm Koax-Leitung für 3G/HD/SD-SDI, hochwertiger HF-Steckverbinder in gewinkelter Ausführung aus der H.FL75 Baureihe sowie BNC Chassis Einbau Buchse. Ideal für die Integration von miniaturisierten Baugruppen, z.B. BMD Decklink SDI Micro o.a., zur Verbindung mit externen digitalen Kameras und Recordern.
Features
- Entwickelt zur Verkabelung in Geräten der Videotechnik, DigitalCinema, Telekommunikation
- Doppelt geschirmt durch enges CuGeflecht (95 %) und Alufolie (100%)
- Sehr zuverlässig und mit engsten Toleranzen im Wellenwiderstand (±2 %)
- Kompakt durch geringen Außendurchmesser
- Excelente Dämpfungswerte
Anfertigung in Deutschland, auch in anderen Längen oder mit anderen Armaturen oder Farben lieferbar
Wir fertigen für Sie Videokabel / Adapter mit RG179 in verschiedenen Längen und Steckverbindungen nach Maß. Die Kabel werden mit hochwertigen Komponenten, wie RG179 Kabel mit massivem Innenleiter, sowie Amphenol, D+H, Hirose, Neutrik oder Scon Steckverbinde, in unserer Manufaktur auf Wunsch hergestellt. Die Kabel sind an den Steckverbindern mit Knickschutztüllen für den täglichen Einsatz besonders geschützt.
Wählen Sie individuell die gewünschte Länge, die Farbe des Kabelmantels und die benötigten Steckverbinder an beiden Enden. Kann ihre Wunschkonfiguration nicht ausgewählt werden, nutzen Sie die Benachrichtigungsfunktion oben rechts oder rufen Sie uns an, 04193 - 880 3405
| Funktion: | Adapter, Verbindungskabel |
| Technologie: | Coax Dt179 |
| Kabellänge: | ca. 30 cm, ca. 50 cm, ca. 70 cm |
| Farbe: | schwarz |
| Verbinder A: | H.FL75 |
| Verbinder B: | BNC 75 Ohm female |
Technische Daten
| Kabel Typ | Cable type | RG179 U |
| Leiterquerschnitt | Conductor area | 0,075 mm2 AWG28,5 |
| Leiteraufbau | Composition of conductor | 1x 0,30988 mm |
| Leiterisolation | Conductor isolation | FHDPE - Foam High Density Polyethylene 1,4224 mm |
| Adernanordnung | Composition of cores | koaxialer Aufbau | coaxial composition |
| Paarschirm / Schirm | Pair screen / screen | Geflecht aus verzinnten Cu-Drähten | tinned copper braided screen | Duofoil® Aluminum Foil-Polyester Tape-Aluminum Foil |
| Gesamtmantel | Overall jacket | PVC - Polyvinyl Chloride antistatic |
| Gesamtdurchmesser | Overall diameter | 2,54 ± 0,1 mm |
| Gewicht | Weight | 11,9 g / m |
| Betriebstemperatur | Working temperatur | -20 °C - +75 °C |
| Rückflussdämpfung | >20 dB @ 1 - 100 MHz |
| Innenleiter | 231 Ω / km |
| Außenleiter | 26,5 Ω / km |
| Kapazität (Leiter/Leiter) | Capacity (cond./cond.) | 57 pF / m (1 kHz) |
| Induktivität | Inductance | 0.347786 μH/m |
| Verzögerung | Delay | 4,33 ns/m |
| Dämpfung | Attenuation | 3,87 dB /100 m @ 1 MHz 7,82 dB / 100 m @ 10 MHz 22,6 dB / 100 m @ 100 MHz 35,4 dB / 100 m @ 270 MHz 86,3 db / 100 m @ 1,5 GHz 125,6 dB / 100 m @ 3 GHz 155,8 dB / 100 m @ 4,5 MHz |
| Wellenwiderstand | Characteristic impedance | 75 Ω ± 2 % |
| Max. Operating Voltage - UL | 300 V RMS |
| Funktion: | Adapter, Verbindungskabel |
| Technologie: | Coax Dt179 |
| Kabellänge: | ca. 30 cm, ca. 50 cm, ca. 70 cm |
| Farbe: | schwarz |
| Verbinder A: | H.FL75 |
| Verbinder B: | BNC 75 Ohm female |
